03月29日
20:25

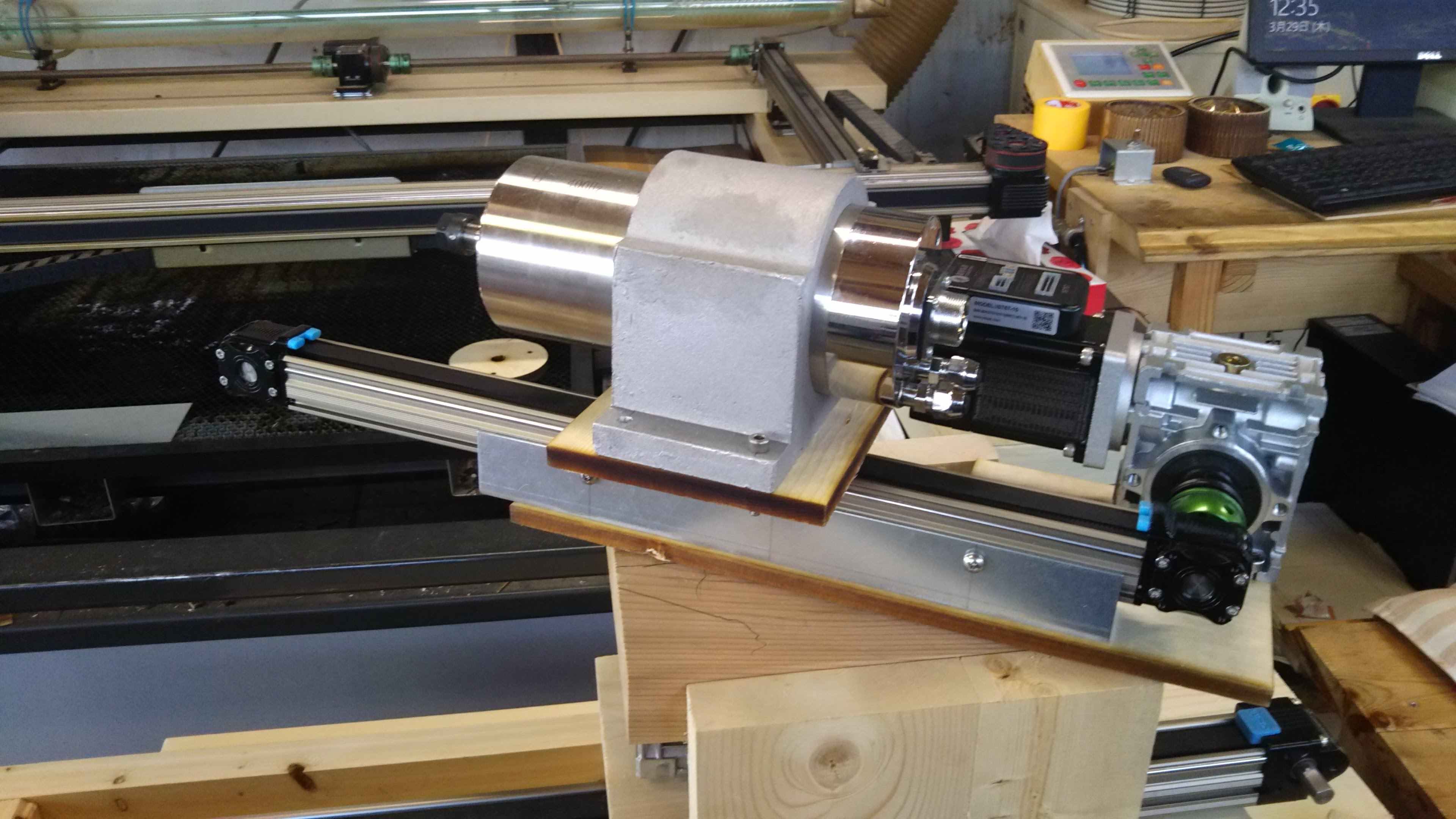

C軸とZ軸試作できましたリニアーレールの寸法も決定したので来週中には全体の動く写真をupできそうです
これで斜めの穴もあけれそうです有り合わせのレールのため長すぎて前方に出てしまいました
Z軸１０k超えるのでリニアーレール１ランクアップします
来月中にはアルミ躯体での正式が出来そうです
来月２日は７７歳の誕生日です、関係ないか...
03月25日
16:42
いよいよZ軸の試作に取り掛かります
スピンドルが結構重いのでうまく90度回転するか
Z軸上下はベルトリニアーレールで考えています100ニユートンまで引っ張れるようです
最後の６軸の回転を考えているがウオームギヤ３０：１でどうかな
適当にやってみます
03月25日
16:30

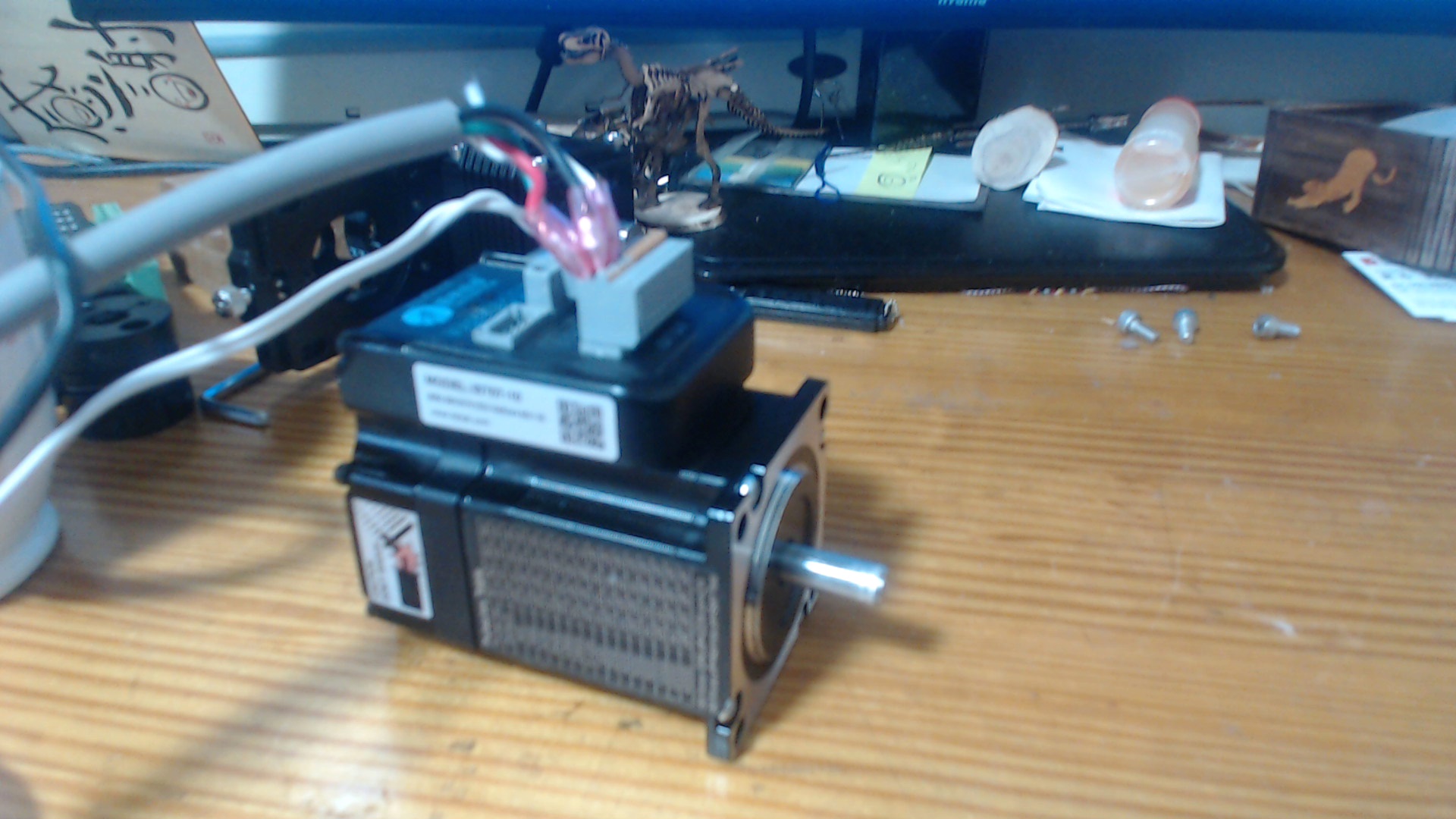

ステッピングモーターもドライバー一体型余分な線がないので楽です

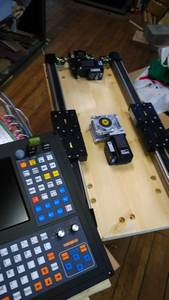

システムボードとモーションカードにモーターを6個付けてリセットすればすべて自動で動きます
ノートにUSBモーションカードとmachが有ればシステムボードはいりません
03月25日
16:14

試作テスト
https://youtu.be/3frW5FLuUeo
うまくいきました

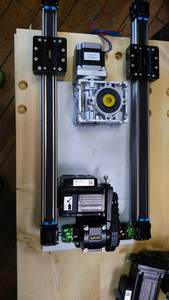

x軸A軸の一体化　y軸
アルミの板１１ｍｍを購入しました　１万円でした　これでフレームが出来そうです
ウオームギヤ意外といいです
03月15日
19:12
コントロールボード　win10　mach3　10万
モーションカード３まん
ステッピングモータード3万
ライバー一体型　5台　5万
ウオームギヤ　2台　2万
リニアーレール　8万
その他加工代　2万
計　33万
木、アルミ等の材料はこれから
03月15日
18:57

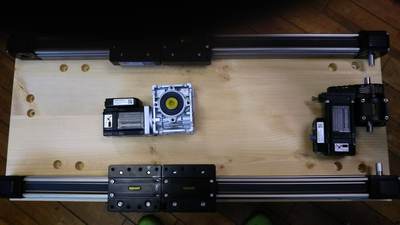

部品もそろったので試作にかかろうと思う
最初は木で試運転
x軸にA軸が収まりそう
Z軸結構重たそうでうまく回転するか心配です
ウオームギヤーは初めてなのでどうなるか
中国製HY3040動かすとガタゴトスムースに動かないのでしばらく休み
5軸は動くが遅くしなければスムースに動かない
リニアー、ウオーム初めてなのでどうなるやら...
