01月29日
20:48

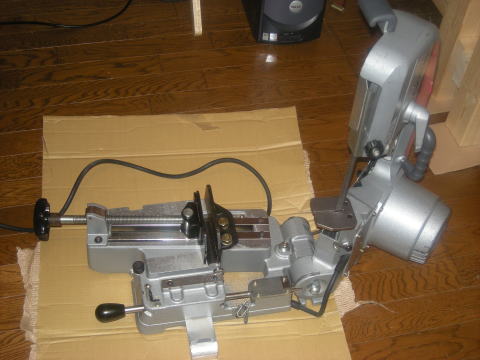

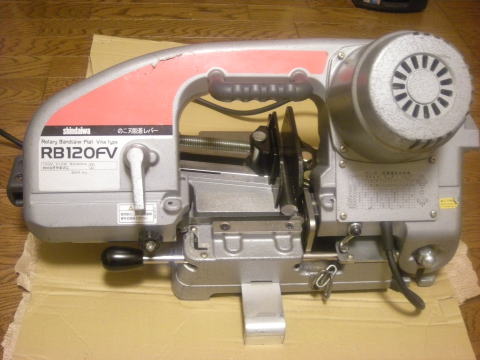

オークションでバンドソーを買っちゃいました。
新ダイワのRB120FVです。
中古品ですが傷みは少なく程度はいい方です。
見た目もきれいでした。
新品の約半額で買えました。

そっそくテストしてみました。

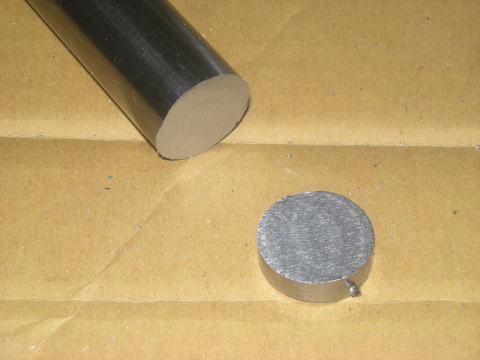

φ20の丸棒があっという間に切れました。
音も静かで夜でも使えそうです。
すばらしい。

http://www.youtube.com/watch?v=mkk85MeNC8g...
01月27日
14:09

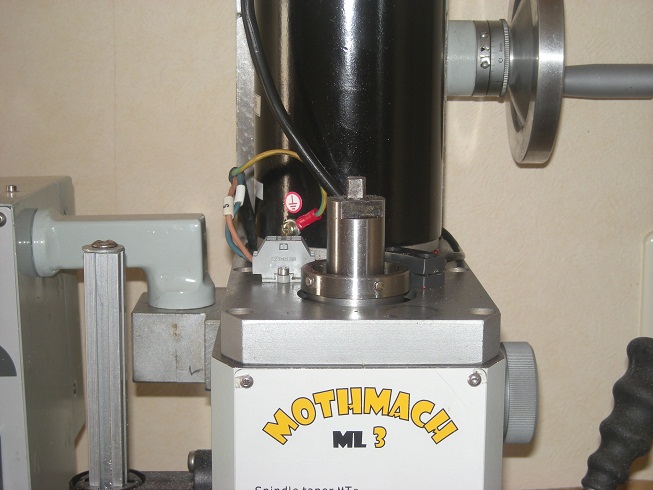

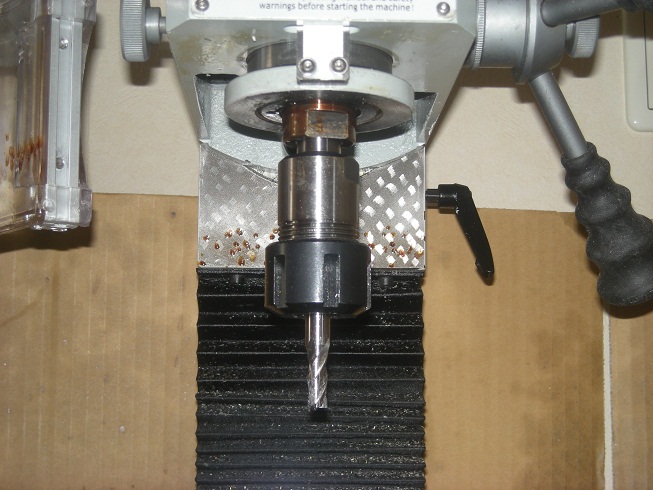

主軸に挿したアーバーの外し方が分からなくなりました。
引きネジは緩めて外せますがMT2のコレット用アーバーが残って外せなくなってしまいました。
緩めるか締める順番があったように思いますが忘れてしまいました。
お手数ですがどなたか教えてください。
01月26日
18:53

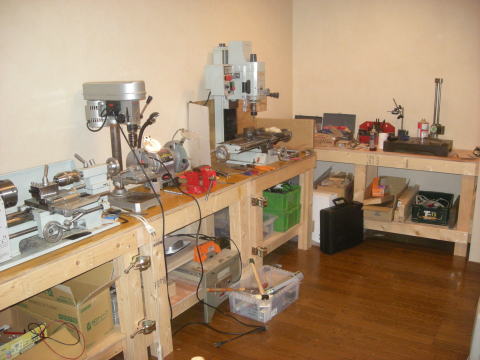

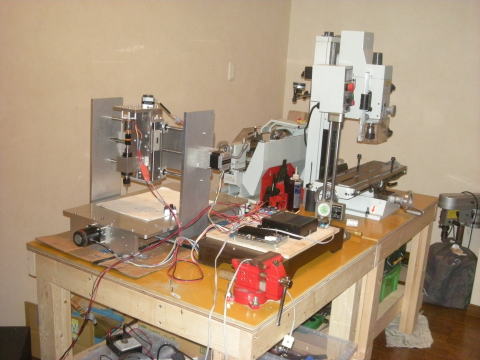

作業机の大幅改造を突然思いつきました。
部屋の中央においていた大きな机を半分に切断して壁に寄せました。
部屋が広くなりました。
左の写真が改造前、右の写真が改造後です。


詳しくは下記をご参照ください。

http://www.cnc234.sakura.ne.jp/cnc_machine17.html
01月20日
11:36

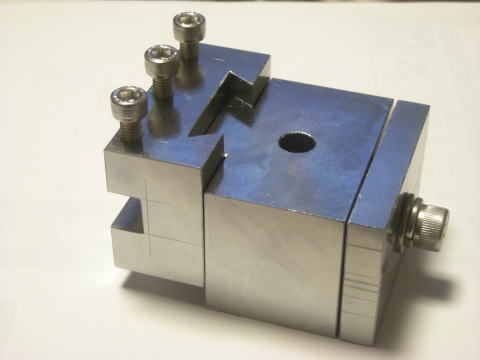

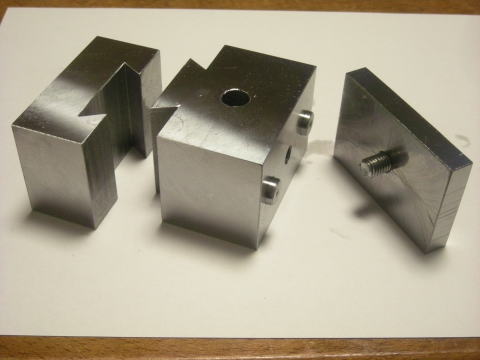

クイックチェンジツールポスト製作の続きです。

写真1

穴を明けてロッドを入れて見ました。
ロッドが刃物ブロック(左のブロック)を押すとアリ溝のテーパー面同士がタッチしてその摩擦で固定される構造です。

写真2

ネジを締めて見ました。
右の写真のネジは間に合わせ品です。
最終的にはレバー付きのネジにする予定です。
この構造でうまく固定できているようです。

写真3

刃物を固定する溝とネジのタッ...
01月19日
17:22

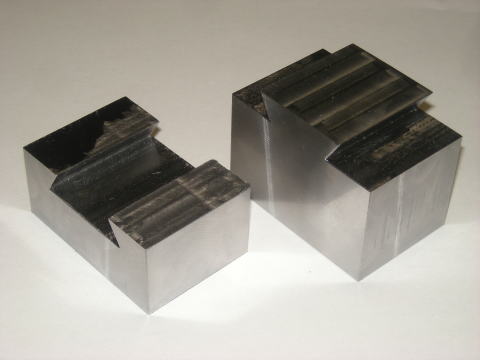

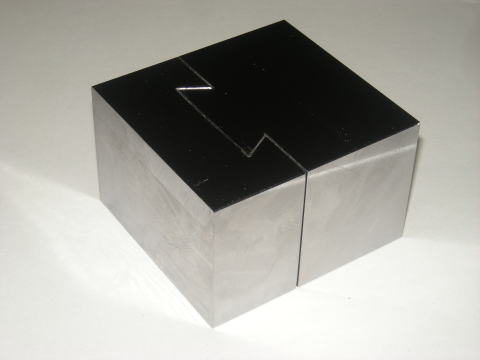

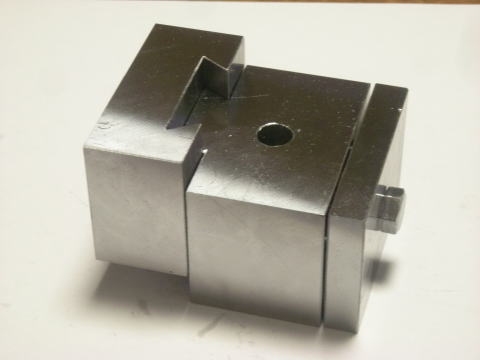

旋盤のクイックチェンジツールポストを作るためアリ溝加工から始めました。
材料はSS400です。
なんとかできました。


製作過程は下記をご参照願います。

http://www.cnc234.sakura.ne.jp/cnc_machine16.html
01月14日
13:20

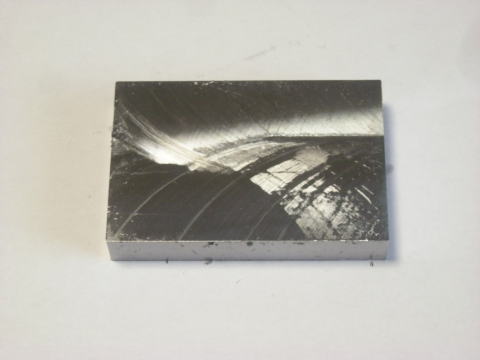

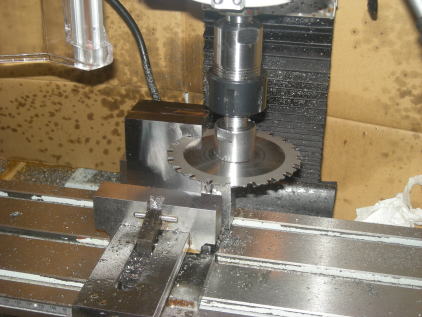

断面のサイズが42×60mmのSS400をチップソーで切って見ました。
右の写真が切断後の切断面です。
切断中の動画も載せます。


http://www.youtube.com/watch?v=UMizOMGCA_s
01月13日
16:05

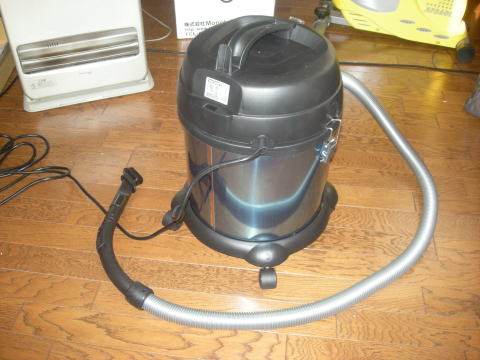

以前から欲しかった乾湿両用掃除機をMonotaroさんから買いました。
10%オフの日に買ったので消費税込みで4612円でした。
実際に使って見ました。(動画)
Tスロットの中に溜まった切子の内、乾いた切子は吸えました。
指で掻き出さなくてよくなりました。
切削油のついた切子は溝に付着しているので吸えません。


http://www.youtube.com/watch?v=PwwZxEzna_4



旋盤のベッドの下に溜まったままになっていた切子も...
01月13日
13:45

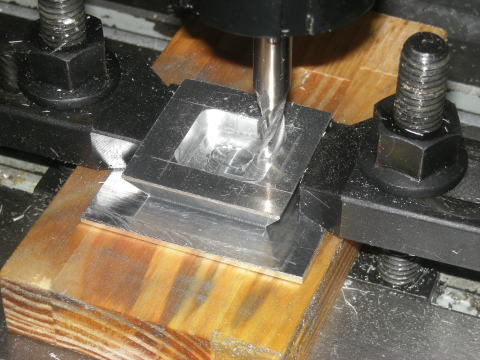

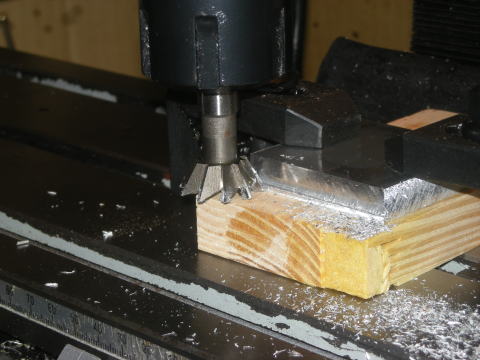

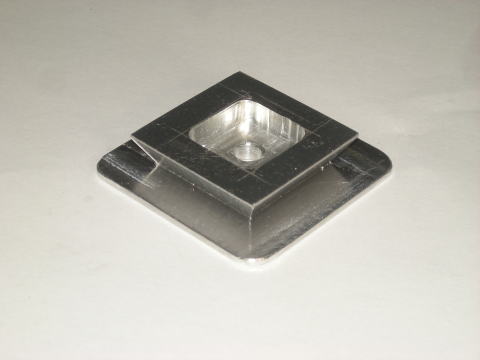

クイックシューの付いていないカメラ三脚がありましたのでアルミでクイックシューを作りました。

アンギュラーカッターの初めての出番です。
製作過程の詳細は下記をご参照ください。

http://www.cnc234.sakura.ne.jp/cnc_machine15.html

寸法は現物合わせしました。
小物なので半日で完成しました。...
01月07日
21:19

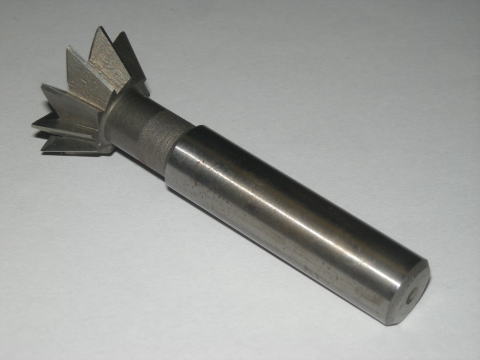

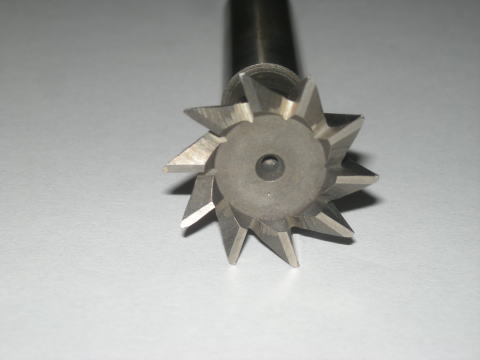

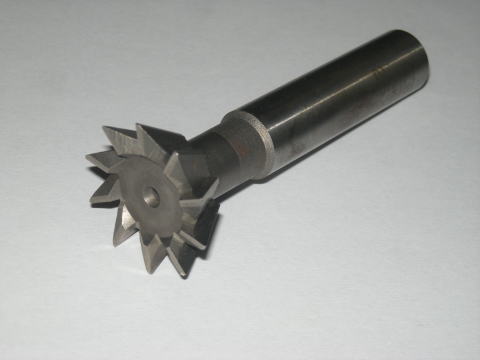

アンギュラーカッターをヤフーオークションで買いました。

刃の径・・・φ25
刃の角度・・・60度
刃の高さ・・・9mm
首の径・・・φ9.9
首の長さ・・・14mm
シャンク径・・・φ12
シャンクの長さ・・・46mm
全長・・・・・70mm
メーカー・・・EIKOと表示されています。
材質・・・SKH9と表示されています。ハイス鋼ですね。


送料込みで2640円でした。
見たところ程度は良くて安い買い物でした。

これを使って...
01月05日
14:42

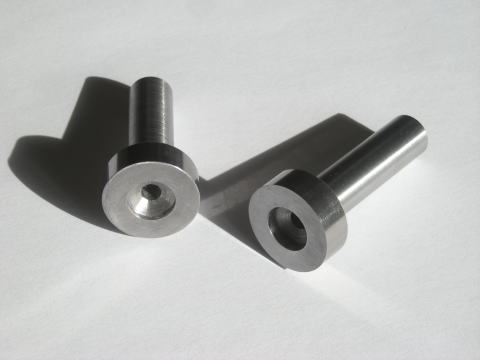

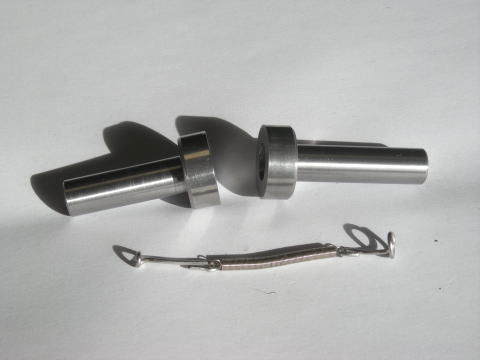

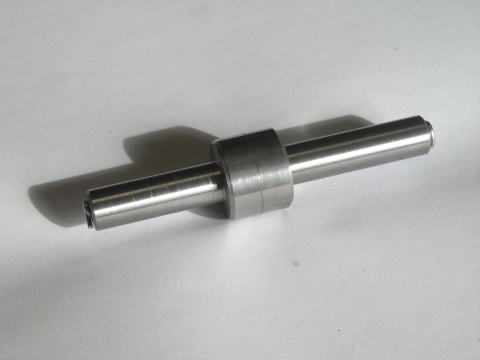

1500円の芯出しレバーをオークションで買ったので作る必要はないのですが旋盤の練習を兼ねて作ることにしました。

製作過程は下記。

http://www.cnc234.sakura.ne.jp/cnc_machine10.html

バネが弱くて回転数を400rpmまでしか上げれませんでした。
バネをもう少し強くする必要がありそうです。

http://www.youtube.com/watch?v=OGPXuzgLFcY



この作業で下記の失敗を経験し、勉強になりました。

１．φ10の...
01月04日
00:02

カメラの三脚用のクイックシューや旋盤用のクイックチェンジツールポストを作ろうかと考えています。
両方共、溝の角度を60度に加工したいです。
アングルカッターの刃の角度はどこの角度を指しているのかはっきりしないので間違えそうです。
軸に対する角度を指しているとしたら30度のものを選ぶことになります。
Monotaroのページを見ると軸に対する角度ではなくて軸に対して直角の線に対する角度を指しているように見え...
01月03日
01:46

別にやんないといけないことがあるんだけども、大掃除のときのアルバムと同様現実逃避的に色々書いてみた。
あくまでラフ。このまま作る訳ではなくて最終的には３DCADにきっちり落とし込む予定。
もちろん縮尺なんて考えてませんのでなんとなくバランスがおかしかったりもしますがそこはラフということで。
一言で言えば

「ぼくのかんがえたさいきょうのしーえぬしー」

ということです。...
01月03日
01:40
時間がないにもかかわらずウェブを巡回してるとコンパクト３なる旋盤を見つけてしまう。（；´Д｀）ああああああ
迷いが出てきたため意思決定すべくメモとして残す。

CNCフライスを作る前の段階として何らかの工作機械が必要。

1）プロクソンフライスを旋盤もどきとしても活用
2）コンパクト３旋盤を横型フライスとしても活用

という絶対条件のもと。。。

1）のメリット
コンパクト３に比べるとワークエリアは圧...
01月02日
17:55

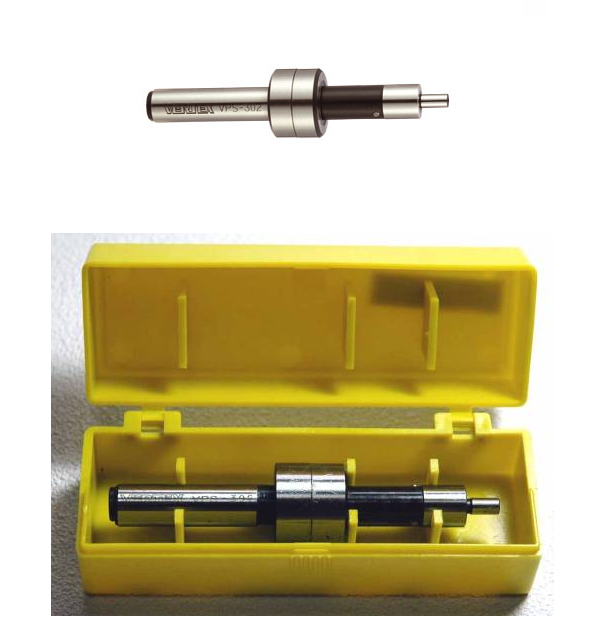

芯出しレバーはYUSAさんのホームページにも載っていましたがいろいろ呼び方があるようです。(各メーカーさんの商品名?)

センタリングバー
アキューセンター
スタイラスセンター
エッジファインダー

正月休みに製作しようと思っていたのですがオークションで探したら安いのが出ていましたので買ってしまいました。
作るのは止めました。

国産品は安くても6000円くらいと思いますが送料込みで1520円でした。
自分で...
01月02日
13:27

明けましておめでとうございます。

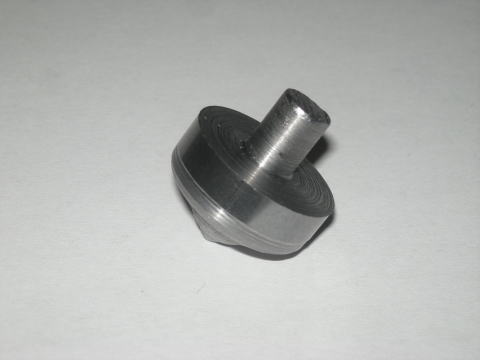

正月にちなんで旋盤でこまを作ってみました。
材料はφ20の丸棒(SS400)です。

http://www.youtube.com/watch?v=TfYIu15vTG0&feature=youtu.be
01月02日
03:31
たくーんさんの日記よりこの番組を初めて知った。
激しく面白い。人の日記はしっかり読んでみるもんです。(・ω・)ノありがとです

金属屋さんの冷却中看板はチッカじゃないだろうけども、表面処理と組成の変態を同時にしてるっぽい気分がした。
金属によってはたとえば斜方晶だと押し出し成形するだけでC軸長に向きが整ったりして狙った物理特性とはまるで変わっちゃうものもゴロゴロしてる。
合金の温度遷移図を見ないと...
01月01日
20:33
12/31

掃除する気も起きず思い立ったのがロボットコントローラのための部品集め（小遣い以内）
早速秋葉原にて買い出してくるもシリアル通信のジェンダーチェンジャーを買い忘れる。
↓
自宅に帰還後発覚したため再度秋葉原で買ってくる。
↓
さらにピン数を間違えて激萎え。アキバ二往復で成果ゼロとかお子様のおつかい未満。
↓
がっかりしつつヤフオクでジェンダーチェンジャーがあったので即落札。
↓
1/1

1/1な...
